Documentación RetroBooth

Un fotomatón retro con selección de filtros mediante NFC

Índice

1. Inicio Rápido
2. Descripción General
3. Equipo y Colaboradores
4. Arquitectura del Sistema
5. Guía de Implementación
6. Solución de Problemas
7. Desarrollo Futuro

Galería

+

+

+

+

× ❮ ❯

Inicio Rápido

• Repositorio: GitHub - RetroBooth
• Estado Actual: Proyecto completado, en fase de documentación
• Característica Principal: Selección de filtros mediante NFC con revelado estilo Polaroid
• Privacidad: Las fotos se eliminan automáticamente después de la impresión

Descripción General

RetroBooth moderniza la experiencia clásica del fotomatón combinando la estética vintage con tecnología contemporánea. Los usuarios seleccionan filtros usando tarjetas NFC físicas, creando una experiencia interactiva y táctil. Siguiendo la filosofía Polaroid, las fotos permanecen ocultas hasta su impresión, añadiendo un elemento de anticipación y sorpresa.

Equipo y Colaboradores

Equipo de Hardware

• Javier Donate

  • Rol: Líder de Diseño de Hardware
  • Responsabilidades: Arquitectura del sistema e implementación de hardware

• José Gil (Genio del Mal)

  • Rol: Especialista en Integración
  • Responsabilidades: Ensamblaje de componentes e integración del sistema

Equipo de Software

• Ignacio Delgado
  • Rol: Líder de Desarrollo de Software
  • Web: ignaciodelgado.com
  • Responsabilidades: Arquitectura de software y sistemas de control

Arquitectura del Sistema

Componentes de Hardware

Procesamiento Central

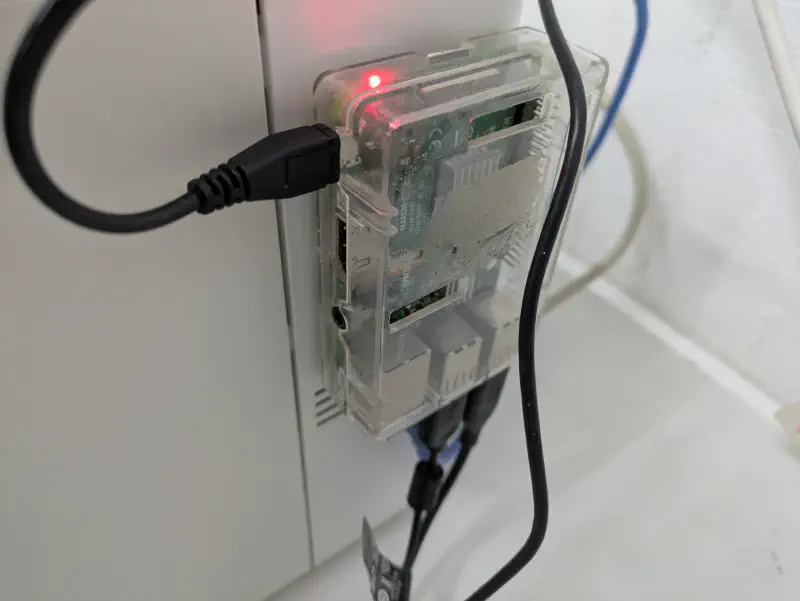

• Raspberry Pi (3B+ o superior)

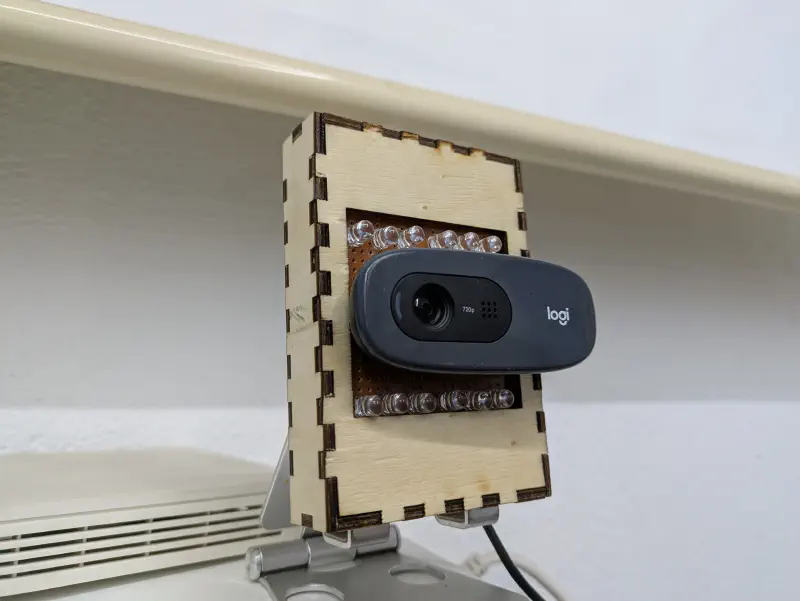

• Módulo de cámara compatible con Raspberry Pi

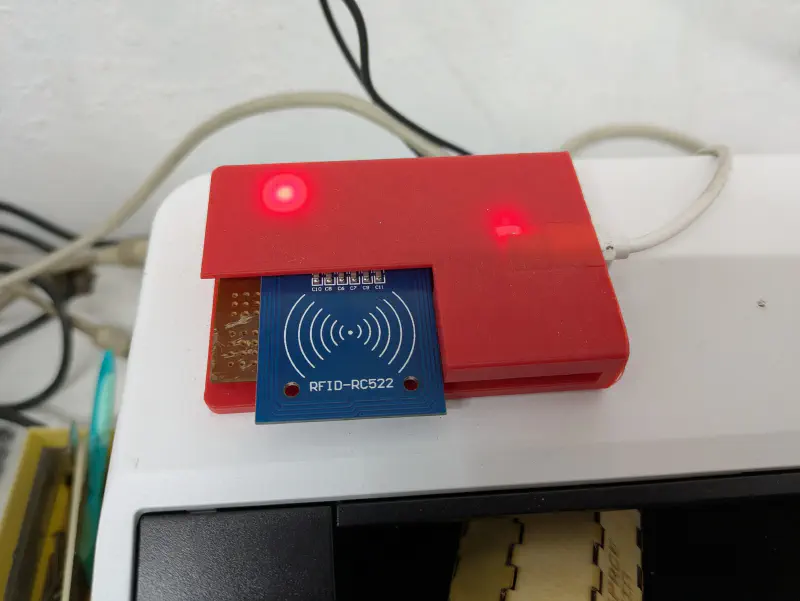

• Lector NFC (compatible con MIFARE Classic)

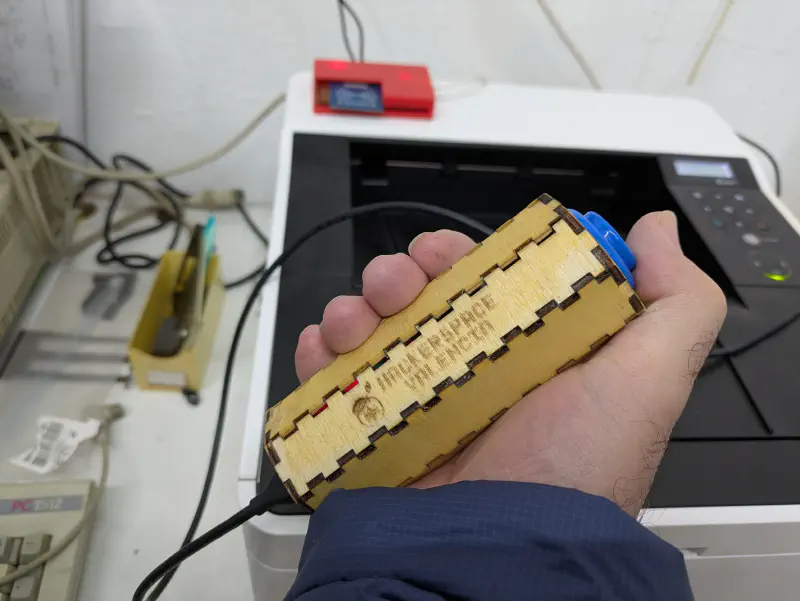

• Botón de captura de grado industrial
• Sistema de iluminación LED integrado
• Fuente de alimentación estabilizada

Estructura Física

• Diseño inspirado en fotomatones retro
• Materiales aptos para uso público
• Paneles de acceso para mantenimiento
• Alojamiento integrado de componentes

Stack de Software

Sistema Operativo

• Raspberry Pi OS (última versión estable)
• Entorno de ejecución Python 3.7+

Bibliotecas Principales

• RPi.GPIO: Interfaz de control de hardware
• MFRC522-python: Comunicación NFC
• Pillow: Procesamiento de imágenes y filtros

Características Principales

• Procesamiento de filtros en tiempo real
• Almacenamiento local temporal
• Gestión de fotos enfocada en privacidad
• Detección y mapeo de tarjetas NFC

Guía de Implementación

Flujo de Inicialización del Sistema

sequenceDiagram
    participant Sistema
    participant Hardware
    participant Cámara
    participant NFC

    Sistema->>Hardware: Inicializar componentes
    Sistema->>Cámara: Activar y configurar
    Sistema->>NFC: Iniciar lector
    Hardware->>Sistema: Confirmar preparación
    Cámara->>Sistema: Estado listo
    NFC->>Sistema: Lector activo

Flujo de Interacción del Usuario

sequenceDiagram
    participant Usuario
    participant Sistema
    participant Cámara

    Usuario->>Sistema: Presentar tarjeta NFC
    Sistema->>Sistema: Leer selección de filtro
    Sistema->>Cámara: Aplicar configuración de filtro
    Usuario->>Sistema: Presionar botón de captura
    Sistema->>Cámara: Activar foto
    Cámara->>Sistema: Devolver imagen
    Sistema->>Sistema: Procesar filtro
    Sistema->>Usuario: Imprimir resultado

Solución de Problemas

Problemas del Sistema NFC

Problemas de Cámara

Desarrollo Futuro

Mejoras de Hardware

• Integración de pantalla táctil
• Sistema de iluminación avanzado
• Mejora de calidad de impresión

Características de Software

• Administración basada en web
• Creación de filtros personalizados
• Sistema de envío por correo electrónico
• Panel de análisis de uso

Referencias

1. Documentación Oficial de Raspberry Pi
2. Especificaciones Técnicas MFRC522
3. Guías de Desarrollo Python
