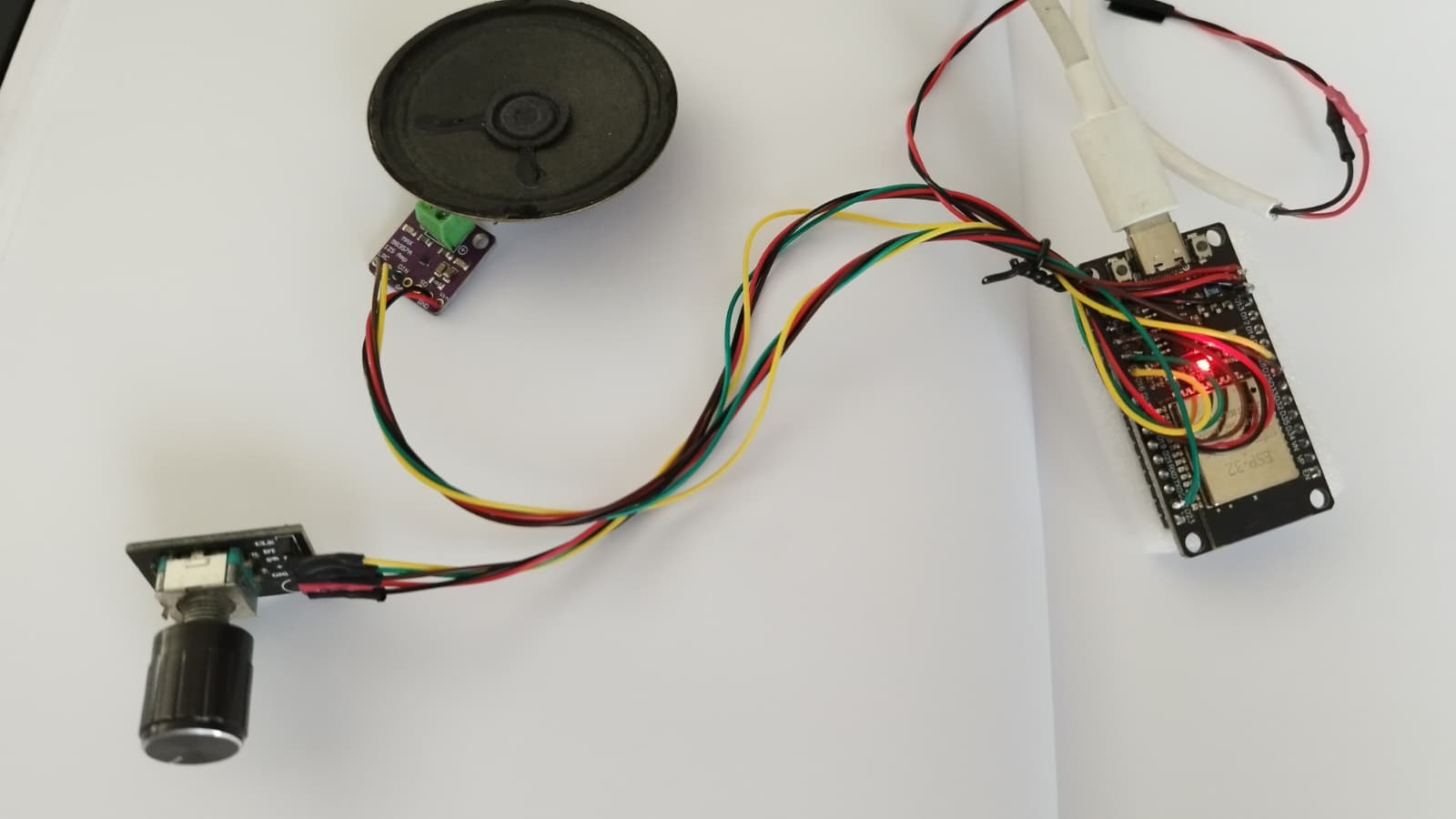

Cómo me construí una radio por Internet con un ESP32 y un DAC de 2€
Me monté una radio por Internet con un ESP32 y un DAC MAX98357 de 2€. Streaming MP3/AAC, control por encoder, interfaz web y actualización por HTTP cuando OTA dijo que no.
O cómo pasar una tarde intentando que OTA funcione y acabar subiendo firmware por web
Resulta que el otro día estaba en el taller, mirando un montón de ESP32 que tengo por ahí acumulados, y pensé: “¿por qué no me hago una radio?” No una radio FM de toda la vida — eso es demasiado fácil. Una radio que tire de streaming por Internet. Porque claro, ahora todo va por Internet, incluso la radio.
Además, en el hackerspace tenemos un montón de trastos interesantes, pero a veces lo mejor es un proyecto sencillo que realmente uses en el día a día. Esta radio la tengo ya en el taller sonando.
El hardware: menos es más
La lista de materiales es ridículamente corta:
- ESP32 (cualquier placa vale, yo usé una DevKit)
- DAC MAX98357 (~2€ en AliExpress) — amplifica y genera audio I2S directamente a un altavoz
- Encoder rotativo KY-040 (~1€) — para controlar volumen y cambiar de emisora sin mirar
- Un altavoz pequeño
- Una protoboard y cables

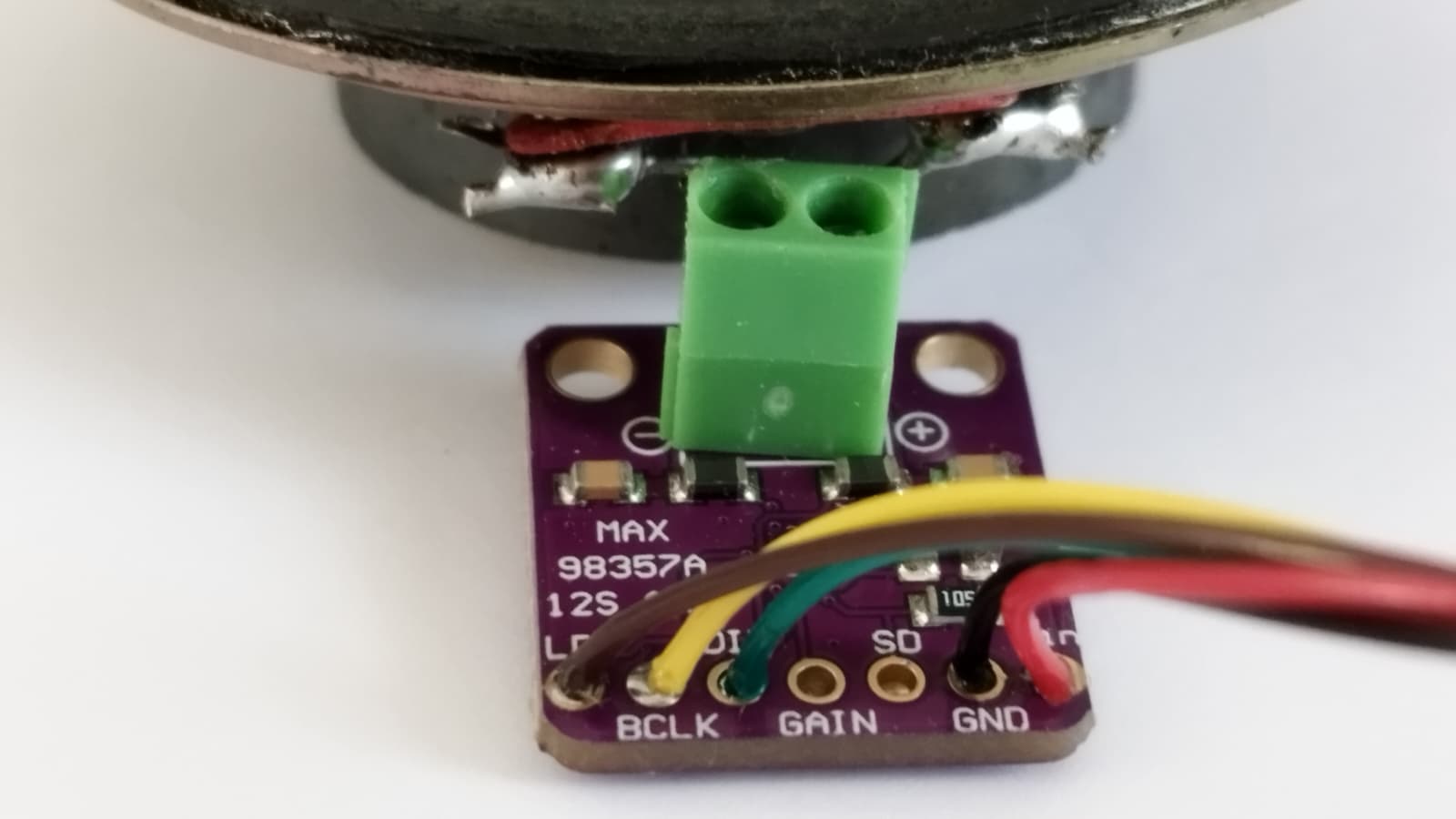

El MAX98357 es la clave del proyecto. Es un DAC con amplificador clase D integrado que se conecta por I2S — solo 3 pines (BCLK, LRC, DIN) y alimentación. Te saca hasta 3W para un altavoz. Ni un solo componente externo.
Las conexiones son sencillas:
BCLK → GPIO 26
LRC → GPIO 25
DIN → GPIO 22
El encoder rotativo va a GPIO 4 y 2, y el pulsador a GPIO 15. Nada del otro mundo.
El software: el meollo del asunto
El ESP32 se programa con PlatformIO (adiós Arduino IDE, fue un placer). Usa el framework Arduino y la librería ESP8266Audio de Earle Philhower.
Por qué ESP8266Audio si es un ESP32
Porque la librería se llama así por razones históricas, pero funciona perfectamente en ESP32. Soporta MP3, AAC y streams ICY (los típicos de emisoras de radio). No soporta HTTPS — pero eso lo descubrimos después.
El firmware hace varias cosas a la vez:
- Reproduce streams de audio — MP3 o AAC, da igual
- Control WiFi — se conecta automáticamente a la última red que usó, guarda hasta 3 redes en memoria, y si no hay ninguna conocida genera un punto de acceso con portal cautivo para configurarla desde el móvil
- Servidor web — una interfaz para controlar la radio desde el móvil sin instalar nada
- Encoder rotativo — control físico: giro para volumen, pulsación para play/pausa, pulsación larga para cambiar de emisora
- mDNS — responde como
ESP32-RADIO.local
El proceso: de 0 a 100
Fase 1: Hacer que suene
Lo primero era conseguir que el DAC escupiera algo. Conectar MAX98357 a ESP32 por I2S es trivial — la librería ESP8266Audio tiene AudioOutputI2S que hace todo el trabajo. Pones los pines, configuras el formato MP3/AAC/ICY, y suena.
Bueno, no exactamente. El primer problema llegó al probar un stream HTTPS: silencio total. La librería usa WiFiClient, que no entiende de SSL. Solución: cambiar las URLs de las emisoras a HTTP. La mayoría de emisores españolas (Cadena SER, Los 40, RNE) sirven contenido en HTTP sin problema.

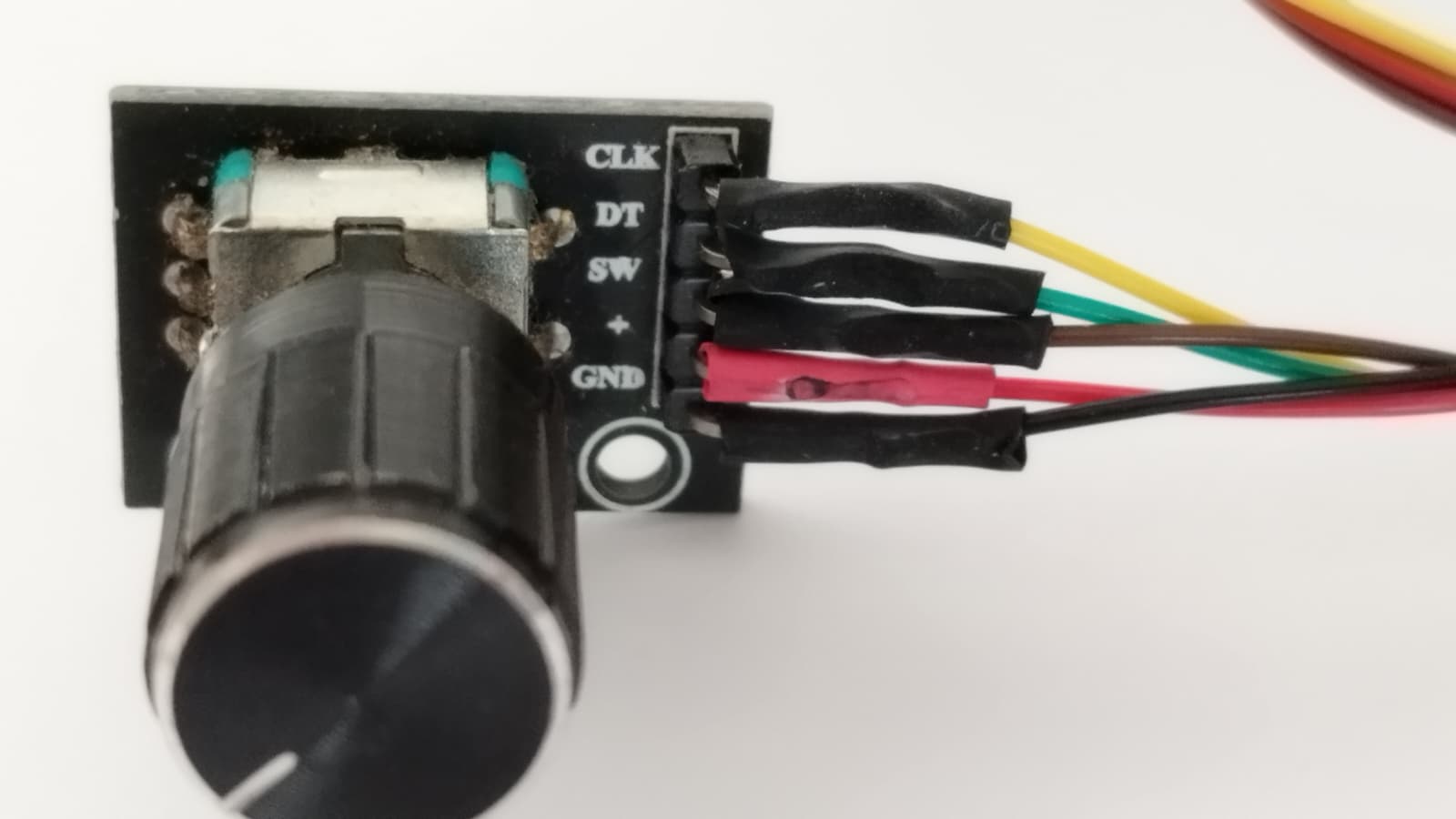

Fase 2: El encoder
El encoder rotativo es un clásico. Dos señales (CLK y DT) que se desfasan según gires. Con interrupciones en el ESP32 se lee perfectamente. Añadí una interrupción para el pulsador también.
El único truco: usar IRAM_ATTR en las funciones de interrupción y declarar las variables compartidas como static para que estén en DRAM.
Girar derecha → sube volumen
Girar izquierda → baja volumen
Pulsar < 1s → play/pausa
Pulsar > 1s → siguiente emisora
Fase 3: La web
El ESP32 tiene un servidor web decente. Monté una interfaz en WebServer con:
- Lista de emisoras (con la activa resaltada)
- Slider de volumen
- Botón play/pausa
- Añadir URLs personalizadas (se guardan en la memoria NVS del ESP32)
El estado se actualiza solo con JavaScript cada 2 segundos (AJAX contra /status). Así el móvil muestra siempre lo que está sonando.
Fase 4: El dolor de cabeza — OTA
Las siglas OTA (Over-The-Air) significan “actualizar el firmware sin cables”. Es un must cuando el ESP32 está metido en una cajita y no quieres andar con el USB.
ArduinoOTA es la librería estándar para esto. La configuras, abres el puerto 3232, y desde PlatformIO haces pio run --target upload --upload-port ESP32-RADIO.local.
Pues bien: no funcionó. mDNS resolvía, el ESP32 respondía al ping, pero el puerto 3232 daba “conexión rehusada”. Estuve horas intentando diagnosticarlo:
- ¿Conflicto con WiFiManager? Puede.
- ¿Bug del core Arduino 2.0.16? Tal vez.
- ¿Me he olvidado de llamar a
ArduinoOTA.handle()? No.
Al final opté por un plan B: implementar la subida de firmware por HTTP. El ESP32 tiene una clase Update que permite flashear el firmware desde cualquier fuente de datos. Monté un endpoint /update en el servidor web que acepta un POST multipart con el archivo .bin.
Funciona perfectamente: abres http://192.168.1.75/update desde el móvil, seleccionas el .bin, y el ESP32 se flashea y reinicia solo. Sin cables, sin OTA, sin puerto 3232.
Cómo es la experiencia de uso
La radio se enciende y en unos segundos ya está sonando (se conecta a la WiFi que tiene guardada). Desde el encoder puedes:
- Ajustar el volumen — girando
- Pausar/Reanudar — pulsación corta
- Cambiar de emisora — pulsación larga
Si quieres cambiar de emisora sin levantarte, abres http://192.168.1.75 en el móvil y tienes toda la interfaz.

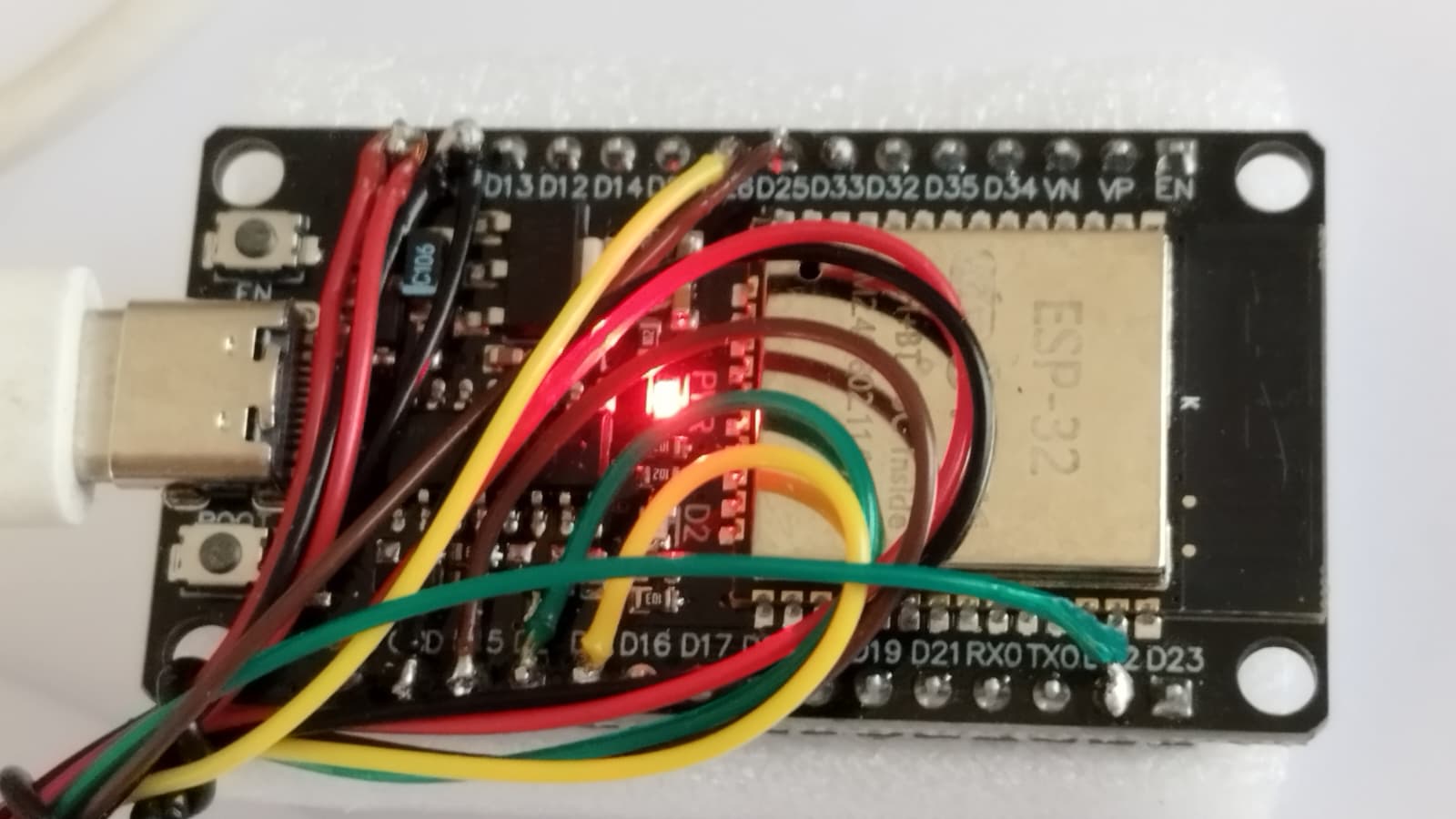

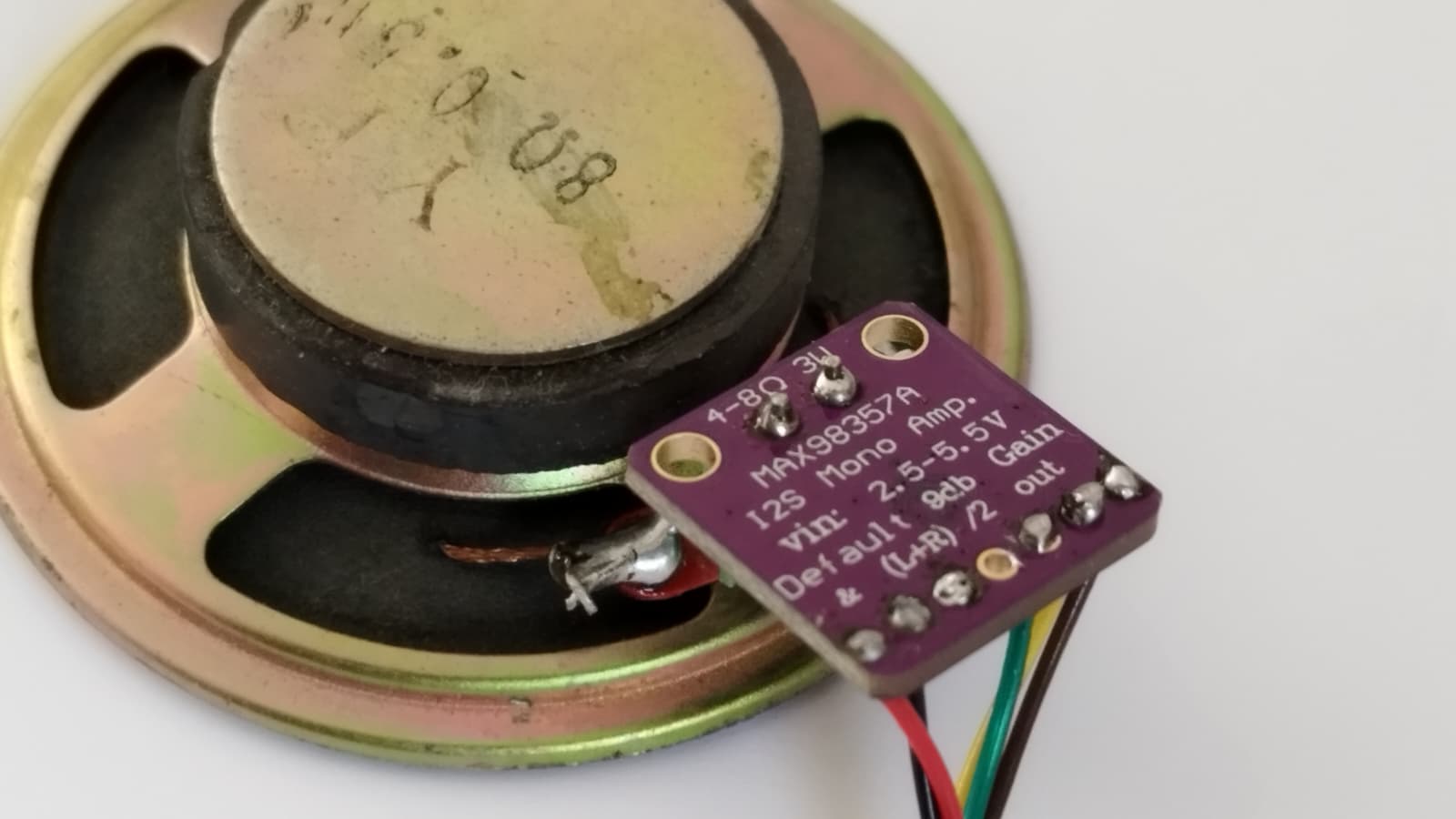

Galería
Lo que aprendí
- I2S es maravilloso — tres pines y tienes audio de calidad. El MAX98357 es un chip increíble: DAC + amplificador en un encapsulado diminuto.
- HTTP sigue vivo — para streams de audio no necesitas HTTPS. Las emisoras llevan décadas sirviendo en HTTP y no van a cambiar.
- El plan B siempre gana — cuando ArduinoOTA falla, implementar un endpoint HTTP de actualización es trivial y más fiable.
- Los ESP32 son unas máquinas — con 240 MHz, 320 KB de RAM y WiFi, puedes montar esto y mucho más.
El código
El proyecto completo está en ~/ESP32_RADIO/ (no, no está en GitHub — todavía). Si alguien del hackerspace quiere echarle un ojo o montarse una, que me busque en el taller. Está organizado como un proyecto PlatformIO estándar:
include/config.h— pines y streamssrc/main.cpp— el núcleosrc/web_interface.cpp— la interfaz websrc/audio_player.cpp— el reproductorsrc/encoder.cpp— el encodersrc/wifi_manager.cpp— gestión WiFi multi-red
¿Qué más se le puede añadir?
- Pantalla OLED — para ver la emisora y la canción (si el stream manda metadatos ICY)
- Altavoz Bluetooth — el ESP32 puede hacer de fuente A2DP
- Batería — el ESP32 consume poco, una power bank pequeña lo alimenta horas
- Sincronización con Home Assistant — para encender/apagar con automatizaciones
Pero eso ya será para otro finde en el hackerspace.
